งานสำรวจจัดทำแผนที่ภูมิประเทศและงาน GIS
การสำรวจแผนที่ภูมิประเทศ คือการแสดงภาพ ตำแหน่ง รายละเอียดต่างๆที่ปรากฏบนพื้นผิวของพื้นที่โครงการที่เราสำรวจ ลงในแบบด้วยขนาดย่อส่วนหรือมาตราส่วน (Scale) ที่เหมาะสม โดยแทนสิ่งต่างๆด้วยสัญลักษณ์เครื่องหมาย (Symbols) และชนิดลายเส้น (Line types) ซึ่งอ้างอิงกับระบบพิกัดที่ใช้ในการสำรวจ
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611529506.140324be0dc2908851b5806d79ebd370.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611529507.7dcdd47884c05c6f3988a89103e19d0e.jpg)
ในการจัดทำโครงการก่อสร้าง ไม่ว่าพื้นที่ใหญ่หรือเล็ก การสำรวจแผนที่จะมีความสำคัญมาก เนื่องจากเป็นจุดเริ่มต้นของงานทั้งหมด เพราะถ้าไม่ทราบขนาดที่แท้จริงของพื้นที่ก็จะไม่สามารถกำหนดขนาดของสิ่งปลูกสร้างได้อย่างถูกต้องแม่นยำ ในการสำรวจแผนที่นอกจากจะได้ขนาดของพื้นที่แล้วยังทราบถึงรายละเอียดรอบด้านของพื้นที่โครงการเพื่อนำมาทำการกำหนดระยะร่นของสิ่งปลูกสร้าง ตำแหน่งระบบสาธารณูปโภค ความลึก เพื่อออกแบบการเชื่อมต่อ ตำแหน่งต้นไม้ อาคารเดิม ถนนโดยรอบ ความสูงต่างความลาดชันของพื้นที่ สามารถนำมาคำนวณปริมาตรดินตัดหรือดินถม เป็นต้น
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611529504.6f20d07733669a12fcd23830ab60ab68.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611529505.4cd73950abc82c2769418467b912d7db.jpg)
ทางบริษัทฯ จะให้บริการงานสำรวจและจัดทำแผนที่ในหลากหลายรูปแบบ เพื่อให้ตรงตามความต้องการของลูกค้าด้วยเครื่องมือที่ทันสมัย โดยสามารถแบ่งเป็นประเภทต่างๆ ดังต่อไปนี้
- สำรวจแผนที่ด้วยกล้อง Total Station and GNSS RTK (Topographic Map)
- Asbuilt Drawing ด้วย 3D Scan (Scan to BIM) โดยใช้เครื่อง 3D Laser Scanner (Riegl VZ-1000, Faro X-330)
- สำรวจแผนที่อากาศยานไร้คนขับ (LiDAR UAV)
- สำรวจแผนที่ขนาดใหญ่ด้วย Airborne Lidar
- สำรวจในทะเลเพื่อหาความลึกและกายภาพของท้องทะเล (Bathymetric, Sub Bottom Profiler, Side Scan Sonar, Magnetometer)
- งานสำรวจเพื่อการก่อสร้าง (Construction survey)
- งานสำรวจหมุดโครงข่ายด้วยเครื่องรับสัญญาณดาวเทียม (GNSS Static Survey)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611529603.a3bee1058b2a1fdc4536f74180908550.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611531327.6747291389c3698461aabc4ba13540cc.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1681933955.4f1364da336e32ff58079fd45d6cba89.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1681933956.8b8369c8b4e742890792332e790324b0.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1681933956.fbaaec6c580e641ccb36c86d0a821f9d.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1681933956.59f5133e61a9bcdd3c3b6a0ad03b6b4b.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611529602.563ee45a08f5e3d3fc499e3f9af2772a.png)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611529602.e866762bad8620883bad0b99a5a98b45.png)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611529505.c2336d80f1eeb4b9082d2c5b9f7adca2.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611529604.afbdc5368248a94ad95f27e37b09dfe7.jpg)
โดยงานสำรวจนี้ ทางบริษัทจะจัดส่งในรูปแบบดิจิตอลเพื่อให้ลูกค้าสามารถนำไปใช้งานได้อย่างต่อเนื่องและสามารถปรับรูปแบบของข้อมูลให้ตรงตามความต้องการได้
ตรวจสอบหมุดหลักเขต | จัดทำวงรอบ | เก็บรายละเอียด | งานสำนักงาน |
ทำการเดินตรวจสอบหมุดหลักเขตและรังวัดหมุดหลักเขตที่ดิน พร้อมทั้งคำนวณค่าพิกัด มุม ระยะ และพื้นที่ ตามที่เจ้าของโครงการแสดงยืนยัน | ดำเนินการสำรวจหมุดวงรอบเพื่อทำการรังวัดค่าพิกัดมนระบบ 3 มิติ | ดำเนินการสำรวจเก็บรายละเอียดในสนาม | นำข้อมูลที่ได้จากในสนามมาจัดทำแบบแผนที่ภูมิประเทศในรูปแบบของ AutoCAD |
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611525413.77754e42d27dc417836ab0fa8a1fc611.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611525413.6e1de5a51998f8589d51996198a5b34f.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611525412.b5be1aa38397ac571f7d7d3de83db82c.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611525412.81ac5609b63ffdb8fd70f207aed4fd41.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611525413.5d7b0681dcfef0fa4d478522ea33635b.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611525412.1e22468a27fc9468cf555d1215fb9848.jpg)

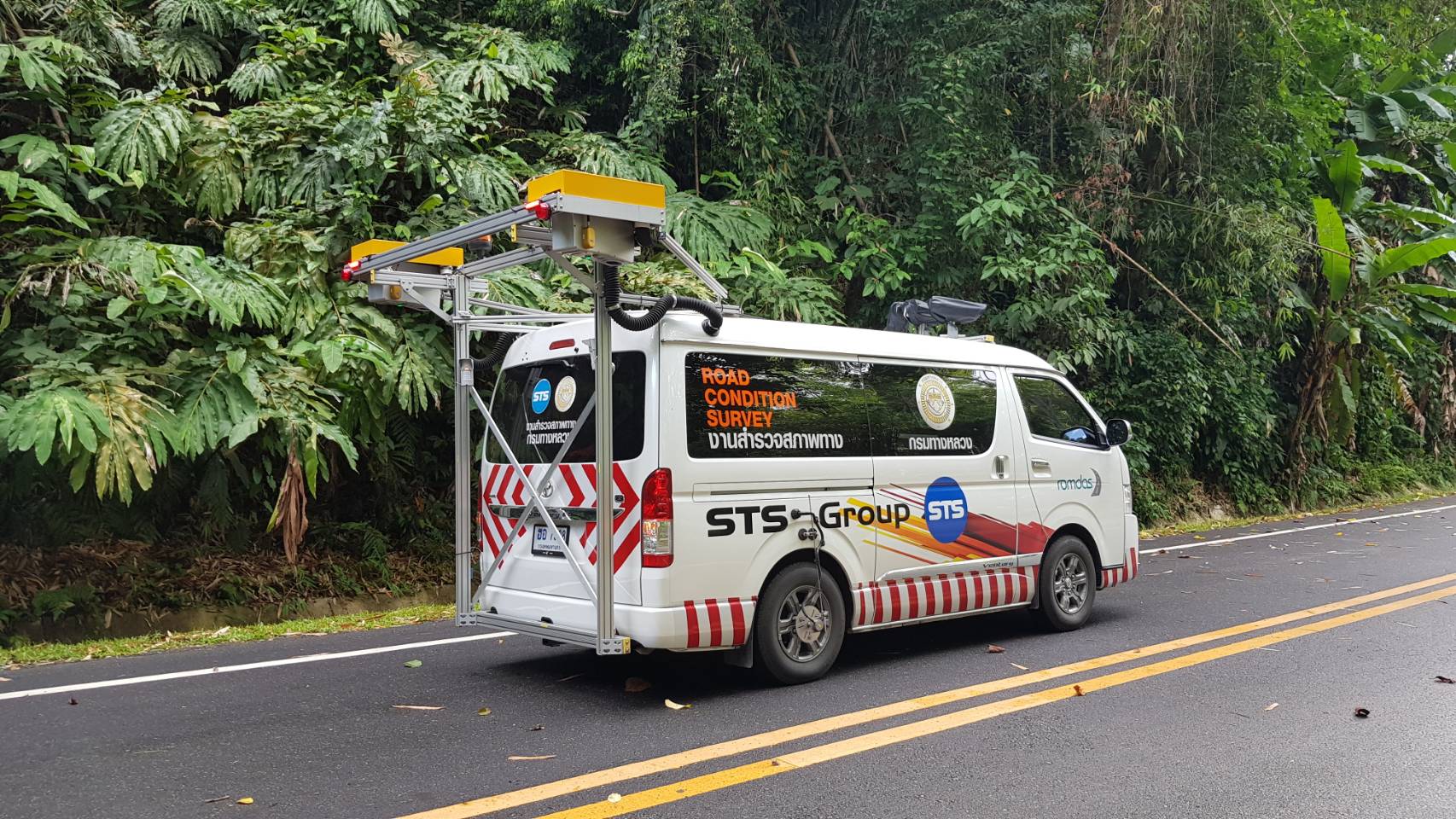

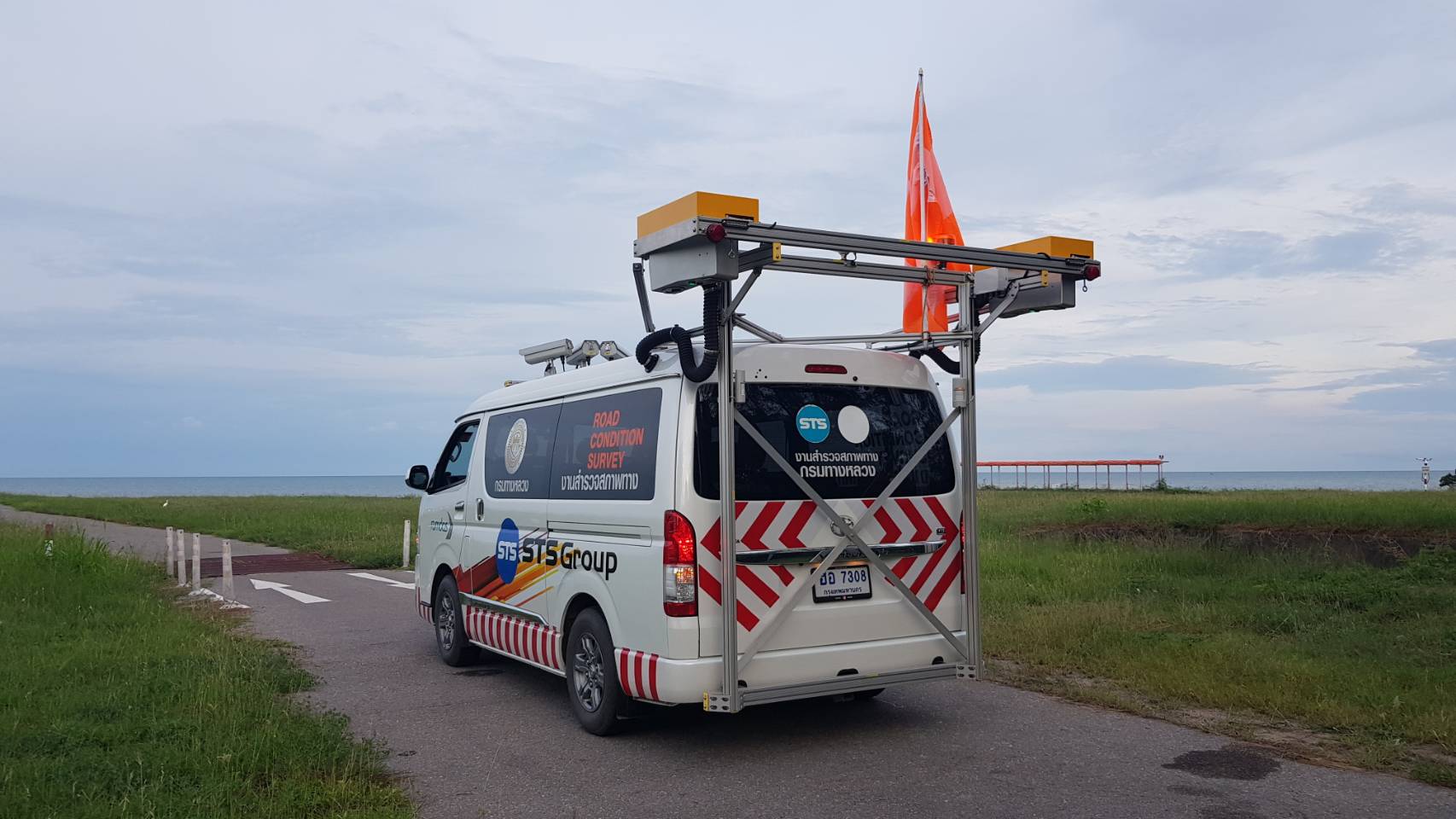

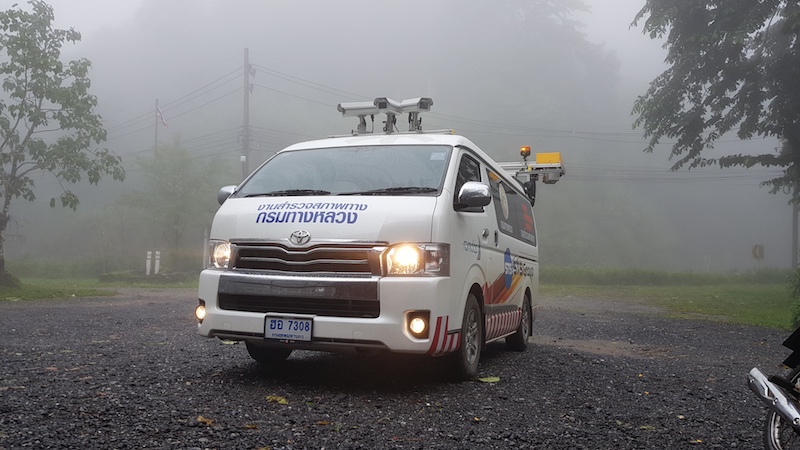

งานสำรวจสภาพผิวทางด้วยรถตรวจสภาพผิวทางระบบ LCMS (Laser Crack Measurement System)
ทางบริษัทฯ มีรถสำรวจสภาพผิวทางที่สามารถจัดเก็บข้อมูลของสายทางได้อย่างแม่นยำและรวดเร็ว โดยรถสำรวจสามารถวิ่งสำรวจได้ที่ความเร็ว 100 กม./ชม. มีเลเซอร์ที่สามารถสแกนได้ถึง 4,096 จุด โดยเลเซอร์ 1 ตัว จะสแกนพื้นที่ถนนได้ในความกว้าง 2 เมตร ทุกระยะ 1 มิลลิเมตร สามารถตรวจวัดและคำนวณข้อมูลที่ได้จากการสำรวจให้เป็นไปตามมาตรฐาน ASTM E950, ASTM E1845 ได้ในครั้งเดียว
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611526879.72e2c193bd2455a1344df0f7ee72915a.jpg)
ข้อมูลที่จัดเก็บได้มีดังนี้
- ค่าดัชนีความเรียบของผิวทาง (International Roughness Index)
- ค่าความลึกของร่องล้อ (Rutting)
- ค่าความขรุขระของผิวทาง (Texture Depth)
- ค่าพิกัดของรถสำรวจจาก DGPS โดยมีความละเอียดถึง +/- 1 เมตร
- ข้อมูลจาก Laser ที่สามารถแสดงผิวทางและนำมาวิเคราะห์ความเสียหายผิวทางแบบอัตโนมัติ
- ภาพถ่ายสภาพในเขตทาง (Asset View)
- ระยะทางสำรวจจาก HRDMI (High-Resolution Distance Measurement Instrument)
โดยข้อมูลทั้งหมดที่ทำการสำรวจมาจะมีความสัมพันธ์กัน และเมื่อนำมาสู่โปรแกรม ประมวลผลสามารถที่จะวัดระยะพื้นที่และค่าพิกัดได้บนภาพที่ปรากฏบนจอคอมพิวเตอร์ได้ทันที
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611526734.196f526a25a93b181c937a8725cc93fc.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611526735.d0df4a2867d337bca8ea43330d0b2121.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611526735.8016d5ba7f36b81fb4b61f4577afe2c6.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611526735.d98bef2c1097dad257dc9f5037ebdf59.jpg)

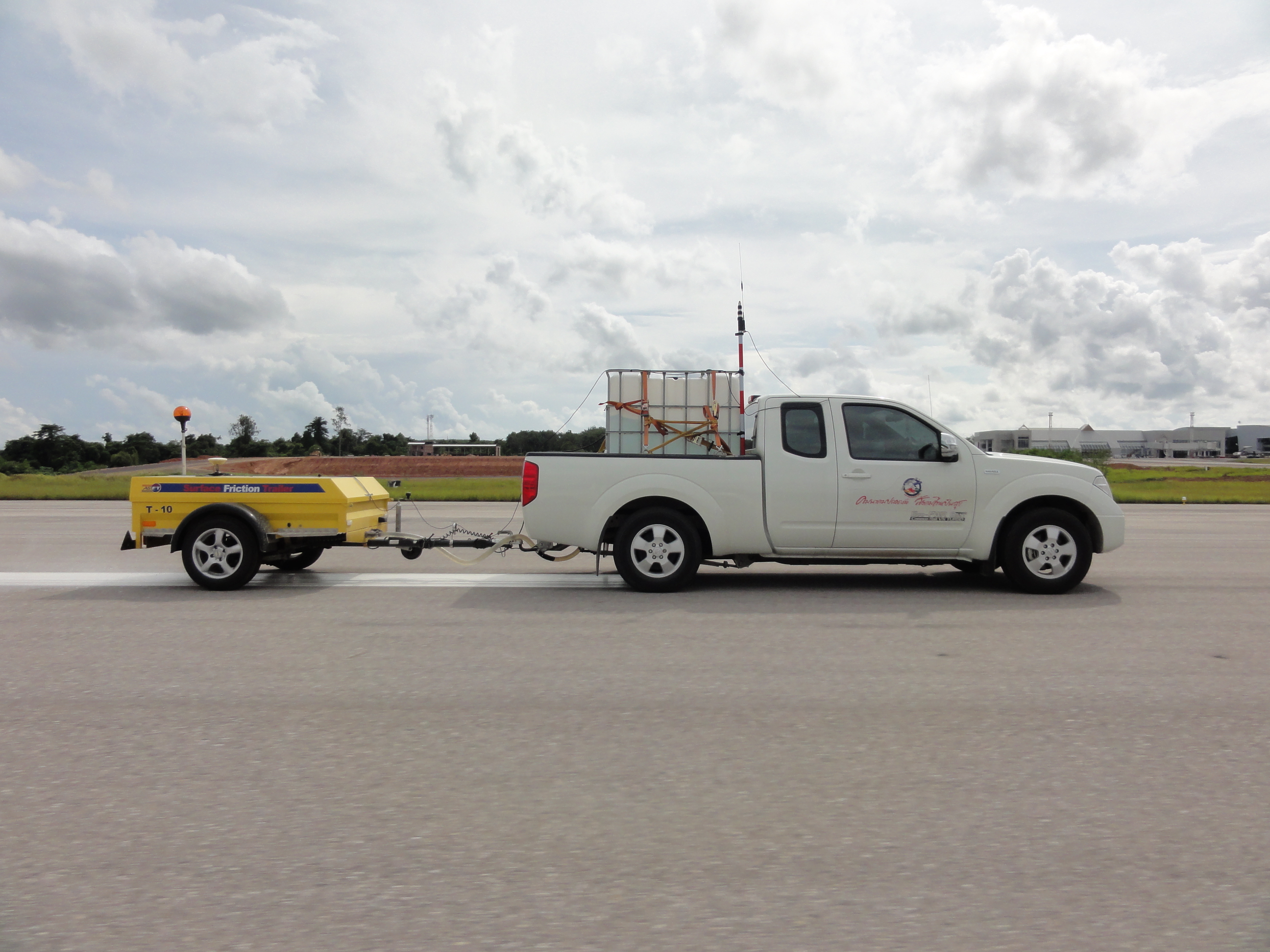

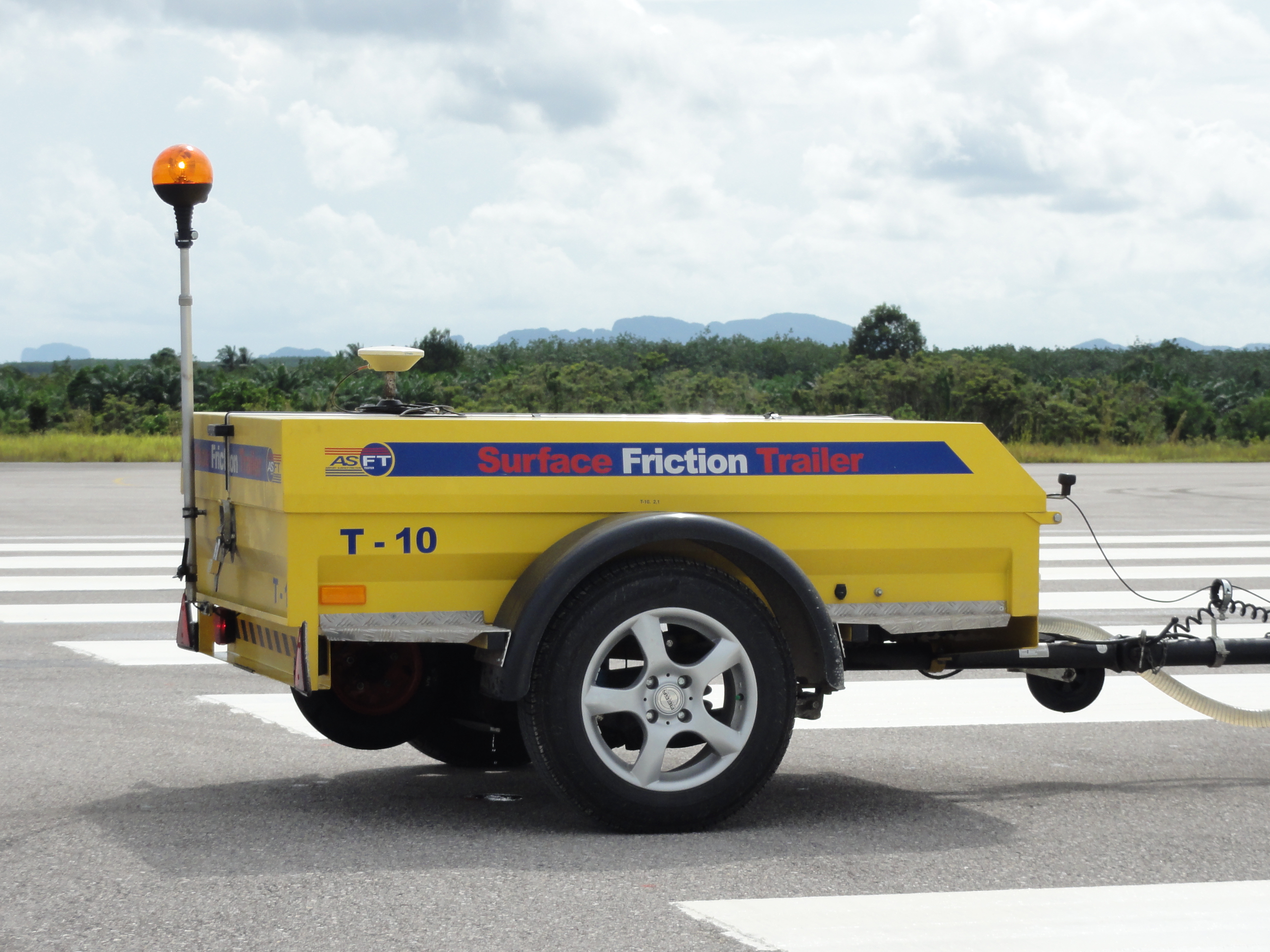

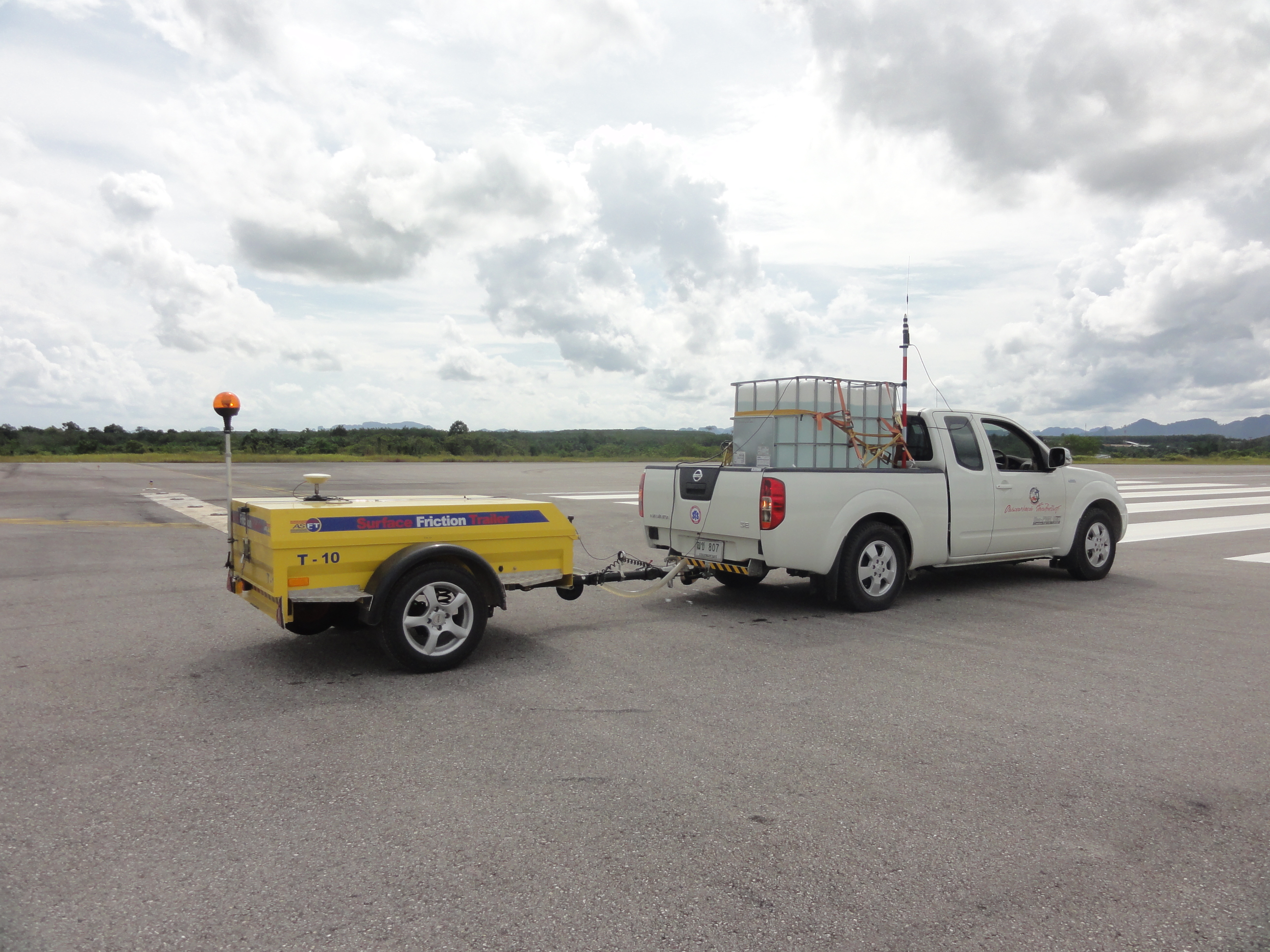

งานสำรวจความฝืดของผิวทาง (Friction Tester)
ความปลอดภัยในระบบขนส่งทางถนนและผิวทางวิ่งของอากาศยาน ค่าความฝืดของผิวทางจะเป็นปัจจัยสำคัญในการที่จะบอกว่าผิวทางกับยางของพาหนะมีความสัมพันธ์อย่างไร ทางบริษัทฯ มีรถที่ใช้ในการสำรวจค่าความฝืดของผิวทางยี่ห้อ ASFT รุ่น T-10 ให้บริการ การทดสอบนี้ได้จำลองสภาพผิวจราจรที่เปียกโดยการฉีดน้ำหนา 1 มิลลิเมตร ในขณะทดสอบ และทำการหน่วงการหมุนของล้อทดสอบลงเพื่อวัดค่าในความเร็วที่สม่ำเสมอ ซึ่งสามารถที่จะทำการสำรวจได้อย่างต่อเนื่องตลอดเส้นทาง และได้ตามมาตรฐาน ISO 8349
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611526925.db5bb77b619af81f63be576fb5786e98.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611526925.a0c0d0c68d89642a998eb269614982fd.jpg)
![](https://7space.sgp1.digitaloceanspaces.com/4N28/1611526924.8090f29205a15e838c43589982b55a2e.jpg)
งานจัดทำระบบภูมิสารสนเทศ (Geographic Information System)
ทางบริษัทฯ มีความเชี่ยวชาญในการจัดทำแผนที่มายาวนานและสามารถที่จะนำข้อมูลต่าง ๆ มาแสดงผลร่วมกับแผนที่เพื่อแสดงผลในรูปแบบภูมิสารสนเทศ โดยมีวิศวกร นักภูมิศาสตร์ และโปรแกรมเมอร์ คอยให้คำปรึกษากับลูกค้าอย่างใกล้ชิด ผลงานที่ผ่านมาได้จัดทำให้หน่วยงานของรัฐบาล เช่น กรมเจ้าท่า กรมทางหลวง กรมการบินพลเรือน ฯลฯ
งานจัดทำโปรแกรมฐานข้อมูลเพื่อสนับสนุนงานทางด้านวิศวกรรมธรณีเทคนิค (STS-DMS)
ในการบันทึกข้อมูลของการตรวจวัดทางด้านวิศวกรรมธรณีเทคนิคมีการใช้โปรแกรมจากผู้ผลิตเครื่องมือที่มาจากต่างประเทศแต่มีข้อจำกัดในการปรับเปลี่ยนรูปแบบของรายงานและการจะเลือกดูข้อมูลของแต่ละเครื่องมือที่ทำการติดตั้ง ทางบริษัทฯ จึงได้ทำการพัฒนาโปรแกรมที่สามารถนำเครื่องมือตรวจวัดของแต่ละชนิดและข้อมูลการสำรวจในสนาม เช่น การสำรวจการทรุดตัวของอาคาร (Building Settlement) มาทำการจัดรวบรวมให้อยู่ในชุดข้อมูลเดียวกัน ทั้งนี้ เรายังสามารถที่จะปรับเปลี่ยนรูปแบบของรายงานการแสดงผลทางด้านแผนภูมิ (Graph) ให้ตรงกับความต้องการของลูกค้าได้
