สำรวจแบบสถาปัตย์ด้วยเครื่องมือ 3D Laser Scanner FARO X330 ของโครงการ ”เกาะไม้ท่อน จ.ภูเก็ต”

ฝ่าย
งานสำรวจจัดทำแผนที่ภูมิประเทศและงาน GIS
ชื่อลูกค้า
-

ประเภทงาน
งานสำรวจแบบสถาปัตย์ด้วยเครื่องมือ 3D Laser Scanner FARO X330
สถานที่ตั้งโครงการ
ภูเก็ต
มูลค่างาน
-
ปีที่แล้วเสร็จ
2565

งานสำรวจแบบสถาปัตย์ด้วยเครื่องมือ 3D Laser Scanner FARO X330 ของโครงการ ”เกาะไม้ท่อน จ.ภูเก็ต” โครงการนี้จัดทำขึ้นเพื่อเก็บสำรวจข้อมูลของสิ่งปลูกสร้างเดิม เพื่อนำไปปรับปรุง (Renovate) ทัศนียภาพของอาคารใหม่ ลักษณะโครงการเป็นรูปแบบรีสอร์ท ซึ่งมีบ้านพักหลากหลายรูปแบบ โดยในพื้นที่สำรวจประกอบด้วยอาคารจำนวน 11 หลัง พื้นที่โดยรวมประมาณ 2,170 ตร.ม.

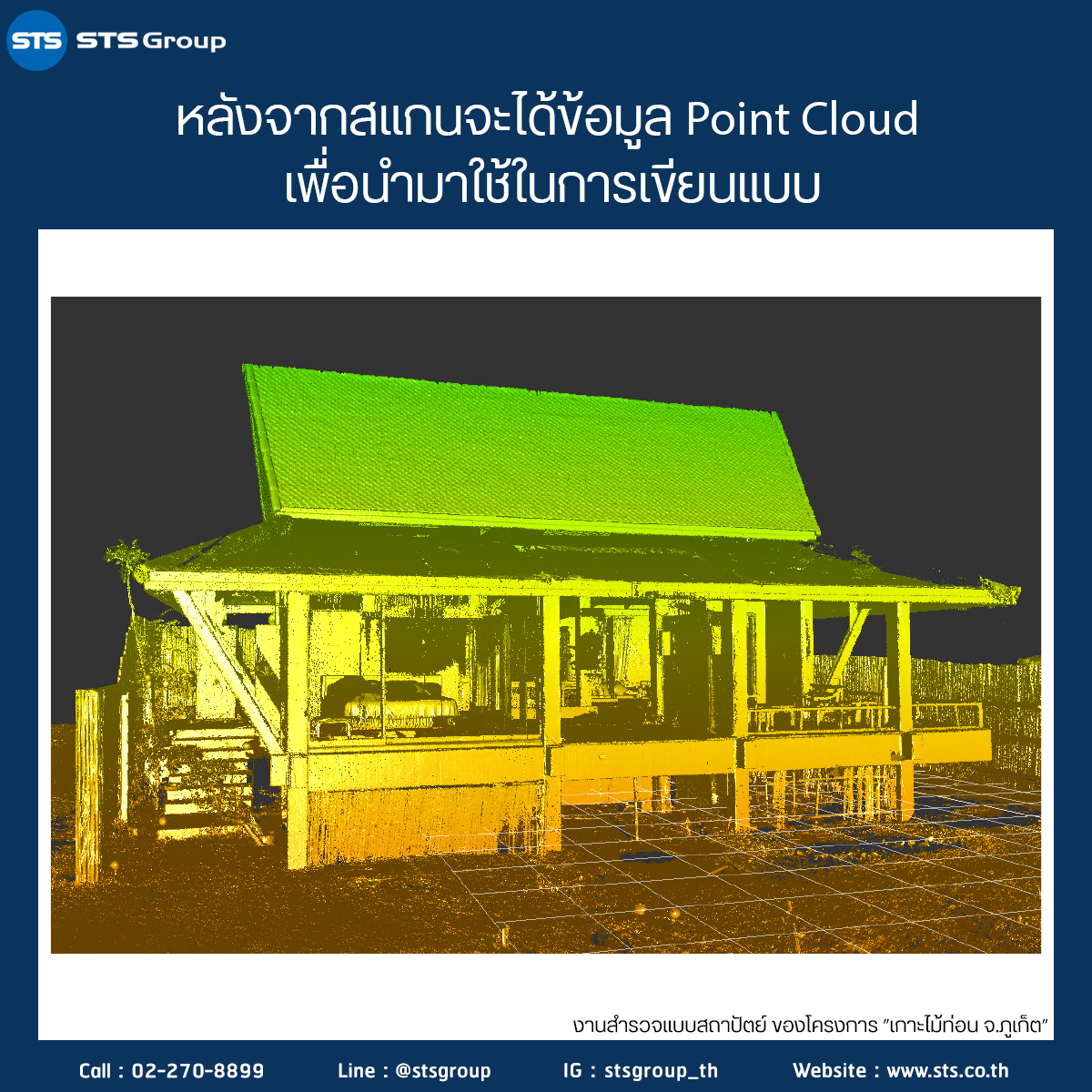

การจัดสำรวจในครั้งนี้ได้ใช้เครื่องมือ 3D Laser Scanner FARO X330 ในการเก็บสำรวจข้อมูลโครงสร้างทั้งภายในและภายนอกของอาคาร ได้แก่ กำแพง พื้น คาน เสา บันได เป็นต้น เพื่อให้ได้ข้อมูลจุดพิกัด 3 มิติ (Point Clouds) ที่มีความถูกต้องเชิงตำแหน่งและภาพสีเสมือนจริง (True Color) ของลักษณะอาคาร วัตถุและรายละเอียดต่างๆ ของสิ่งปลูกสร้าง โดยจะทำการเก็บข้อมูลและทำการเขียนแบบ ซึ่งผลลัพธ์ที่ได้ดังนี้

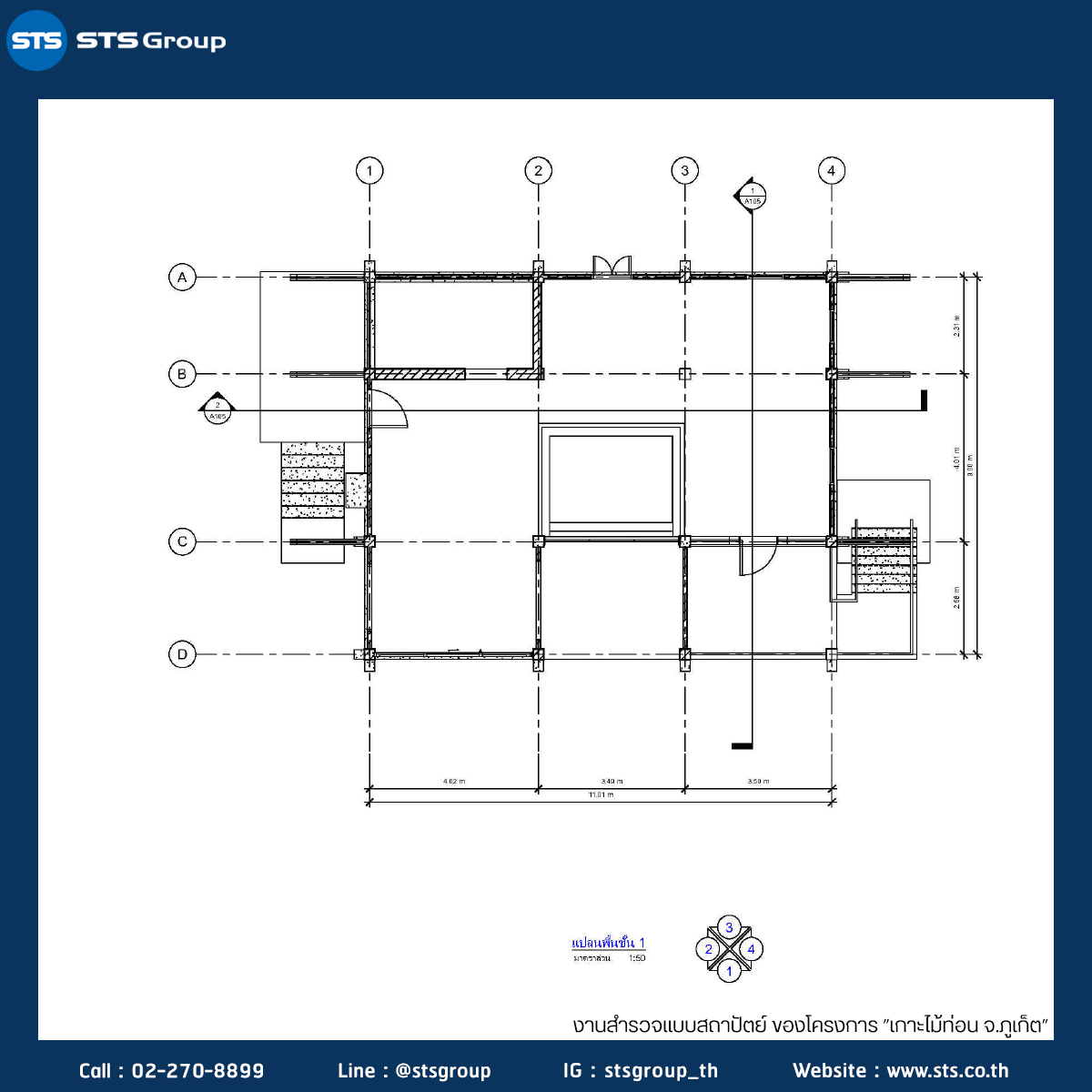

-แบบแปลน (plan)

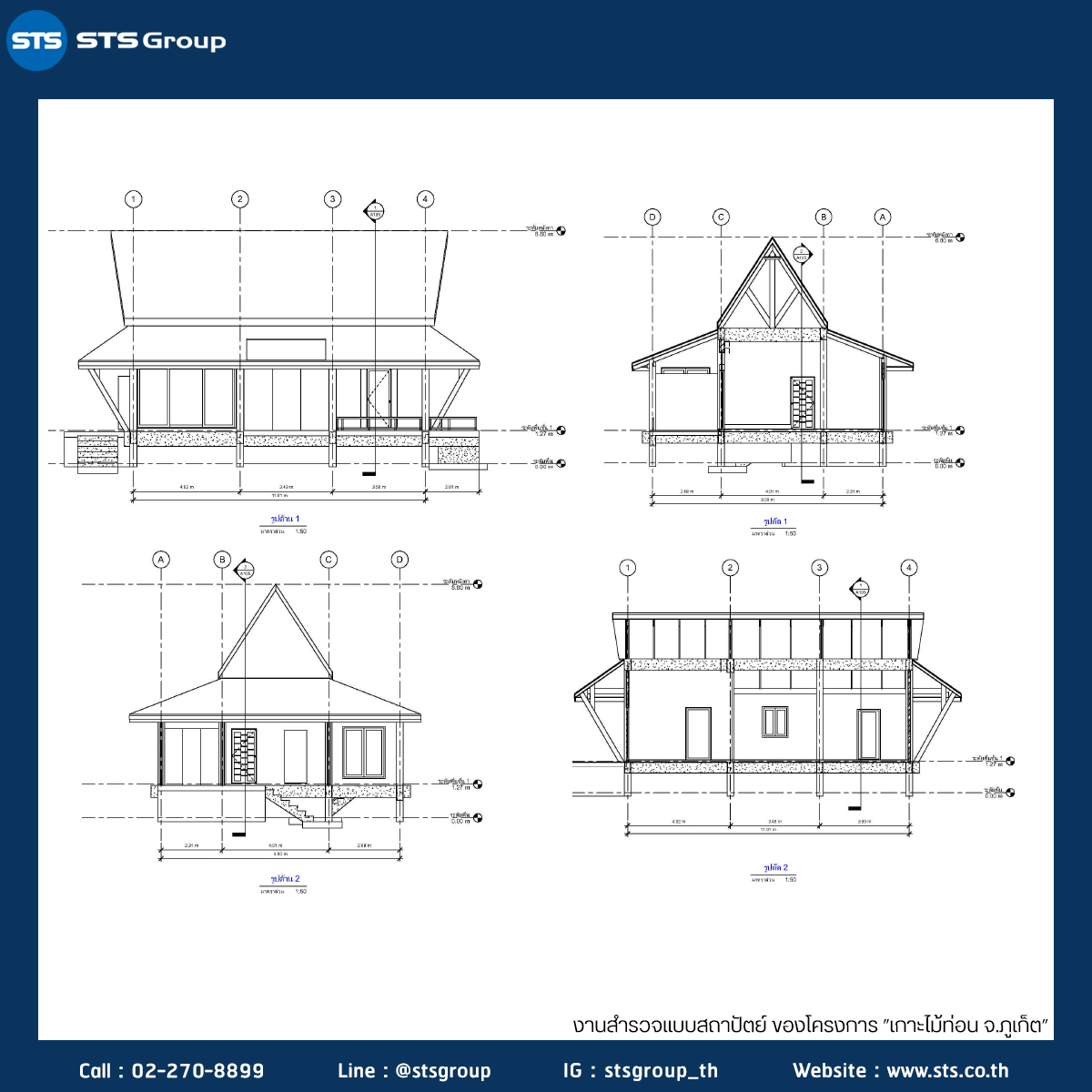

-รูปด้าน (elevation)
-รูปตัด (section)
-รูปทัศนียภาพ (Perspective)

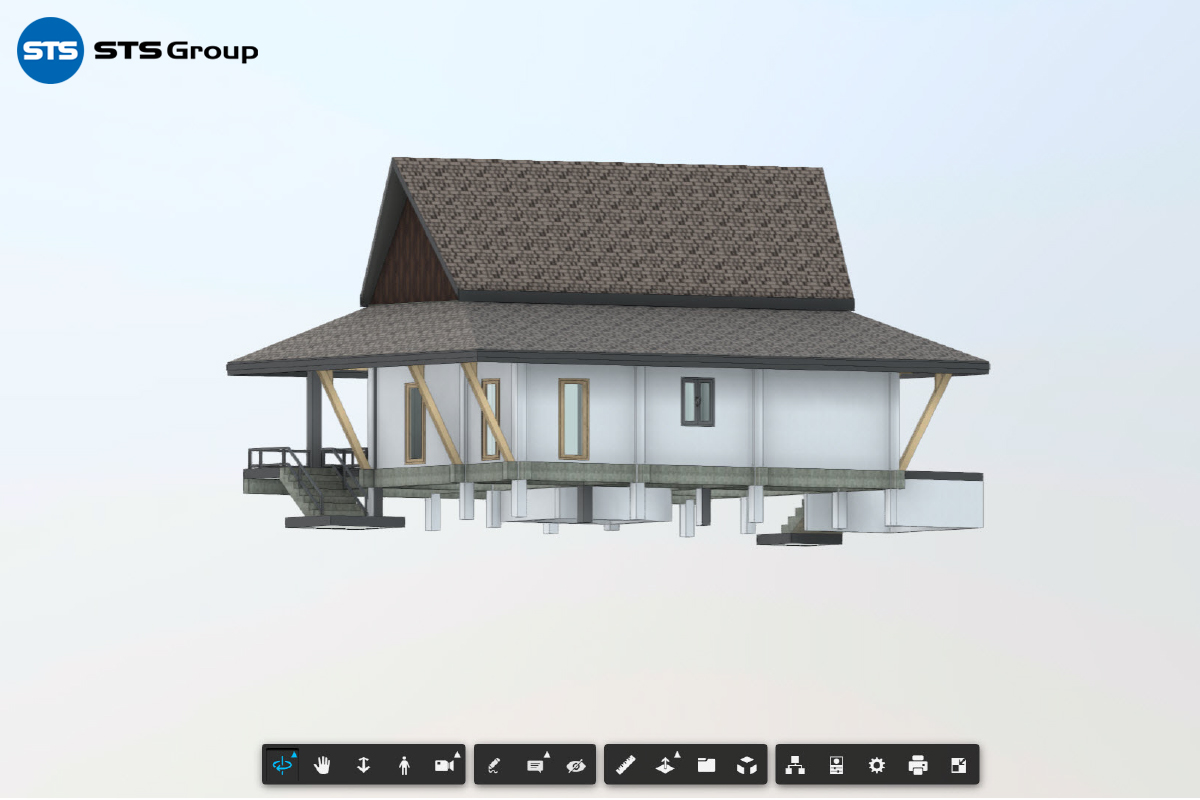

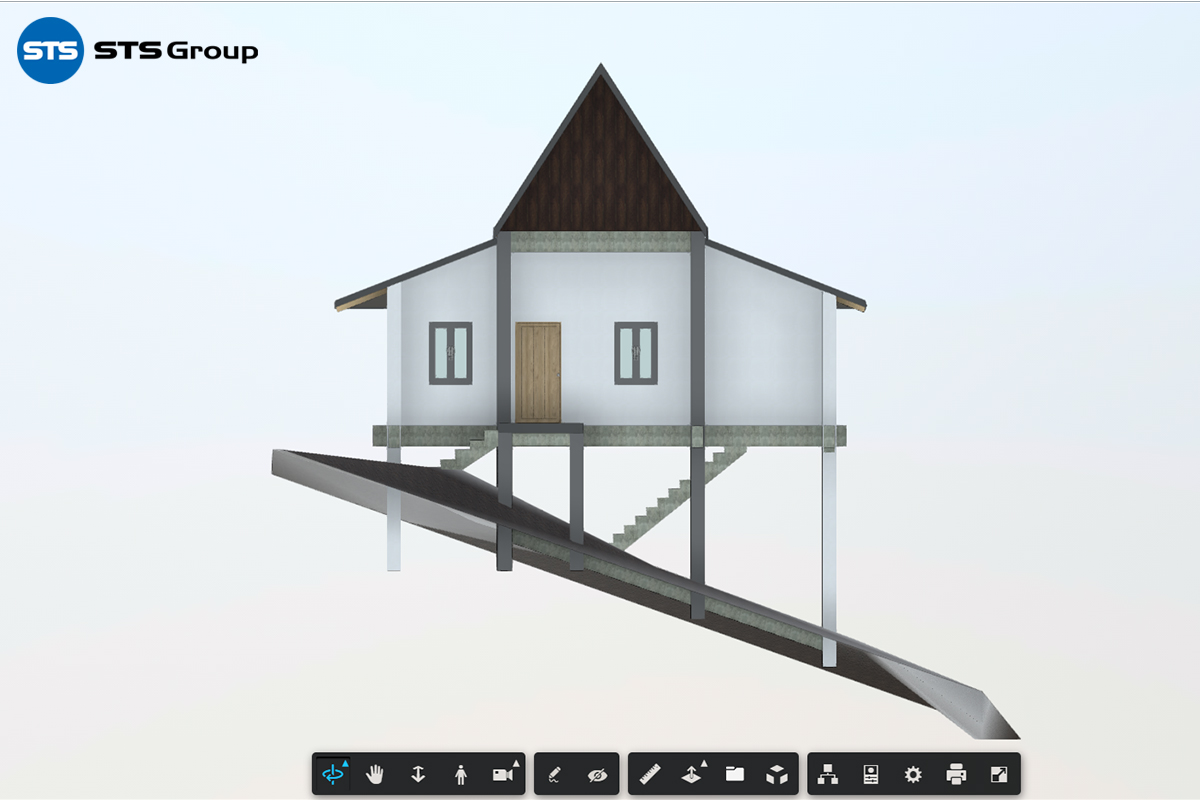

การประมวลผลข้อมูลและเขียนแบบโดยใช้โปรแกรม REVIT ในรูปแบบ 3D Model และแบบ 2D Drawing และรูปแบบไฟล์อื่นๆ เช่น Autocad , PDF เป็นต้น

หมายเหตุ : Level of Development (LOD) ของงานอยู่ที่ LOD200 , LOD300
